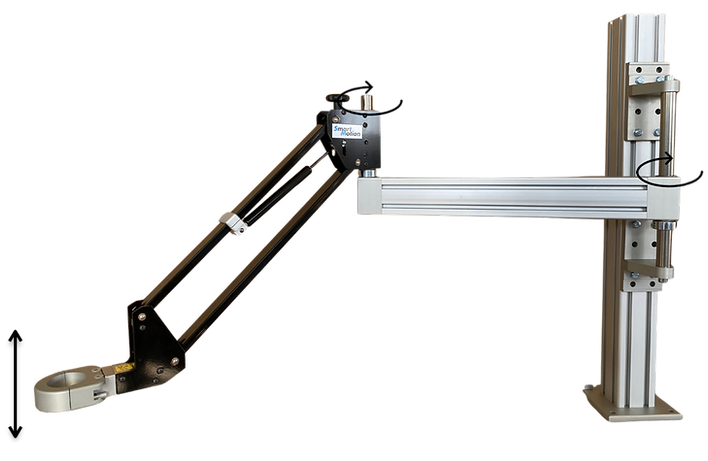

Parallelarm PS-150-S ist unser größter Parallelarm, auf einem Tisch oder kleinere Räume zu montierenden bestimmt. Daher ist er für viele Arten von Installationsarbeiten sehr nützlich. Er ist Werkzeuge und Maschinen, die ein Gewicht von bis zu 8 Kg und einem maximalen

Drehmoment von 150 Nm haben entwickelt.

Arbeiten Sie horizontal, vertikal, fest oder schwenkbar

Max 150Nm

Bis zu 8kg / 17,6lbs

Vielzahl von Werkzeughaltern & Zubehör



Höhe

(mm)

-

-

-

-

-

-

-

-

-

-

-

-



Min Reichweite

ca (mm)

300

300

300

300

300

300

400

400

400

400

400

400



Max Reichweite

ca (mm)

1000

1000

1000

1000

1000

1000

1200

1200

1200

1200

1200

1200



Drehmoment

(Nm)

150

150

150

150

150

150

150

150

150

150

150

150



Gewichtskapazität

(kg (lbs))
1-2 (2,2-4,4)
2-3 (4,4-6,6)
3-4 (6,6-8,8)
4-5 (8,8-11)

5-6 (11-13,2)

6-8 (13,2-17,6)

1-2 (2,2-4,4)
2-3 (4,4-6,6)
3-4 (6,6-8,8)
4-5 (8,8-11)

5-6 (11-13,2)

6-8 (13,2-17,6)

Spezifikation

Artikel


PS-150-1000-0102
PS-150-1000-0203
PS-150-1000-0304
PS-150-1000-0405
PS-150-1000-0506
PS-150-1000-0608
PS-150-1200-0102
PS-150-1200-0203
PS-150-1200-0304
PS-150-1200-0405
PS-150-1200-0506
PS-150-1200-0608

Zubehör
VTH-F-060 Fest vertikaler Halter
Dimensional drawing VTH-F-060 - Fixed vertical tool holder - Smart Motion Sweden AB

Fest vertikaler Halter
Gewicht 0,7 kg

Drehmoment ≤ 150 Nm



Art.-Nr: VTH-F-060 (Ø=60 mm)*

*Hülse kann in jeder Dimension

bestellt werden

BST-080X080X0800 Säule
VTH-S-060

Fest vertikaler Halter
Gewicht 0,7 kg

Drehmoment ≤ 150 Nm

​

Art.-Nr: VTH-F-060 (Ø=60 mm)*

*Hülse kann in jeder Dimension

bestellt werden

WBR-75-D Tischklemme

Säule

Kann auch in Sonderlänge bestellt werden.



Art.-Nr: BST-080x080x0800 h=800 mm

Art.-Nr: BST-080x080x1300 h=1300 mm

Tischklemme
Drehmoment ≤ 150 Nm



Art.-Nr: WBR-75-D

Dimensional drawing VTH-S-060 - Swiveling vertical tool holder - Smart Motion Sweden AB
Dimensional drawing BST-080x080x0750 - Pillar - Smart Motion Sweden AB
Dimensional drawing WBR-75-D - Wall bracket Max 150Nm - Smart Motion Sweden AB
