Paralleltragarm PA-75-S

PA-75-S ist ein kräftiger Paralleltragarm, für größere Modelle von Schraubendreher und Zapfer entwickelt. Die Gasfedern Parallelarms ausgleichen Gewichte bis auf 10 Kg und Drehmoment bis auf 75 Nm.
.

Max 75Nm

Bis zu 10kg / 22lbs

Mit Gas ausgeglichen

Für vertikale Arbeit kräftig aber glatt



Gewichtskapazität

(kg (lbs))
1-2 (2,2-4,4)
2-3 (4,4-6,6)
3-4 (6,6-8,8)
4-5 (8,8-11)

5-6 (11-13,2)

6-8 (13,2-17,6)

8-1 (17,6-22)

1-2 (2,2-4,4)
2-3 (4,4-6,6)
3-4 (6,6-8,8)
4-5 (8,8-11)

5-6 (11-13,2)

6-8 (13,2-17,6)

8-1 (17,6-22)



Drehmoment

(Nm)
75

75

75

75

75

75

75

75

75

75

75

75

75

75

Spezifikation

Artikel


PA-75-0400-0102
PA-75-0400-0203
PA-75-0400-0304
PA-75-0400-0405
PA-75-0400-0506
PA-75-0400-0608
PA-75-0400-0810
PA-75-0500-0102
PA-75-0500-0203
PA-75-0500-0304
PA-75-0500-0405
PA-75-0500-0506
PA-75-0500-0608
PA-75-0500-0810





Max. Reichweite

ca (mm)

950

950

950

950

950

950

950

1100

1100

1100

1100

1100

1100

1100



Min. Reichweite

ca (mm)

500

500

500

500

500

500

500

600

600

600

600

600

600

600



Höhe

(mm)

550

550

550

550

550

550

550

650

650

650

650

650

650

650

Zubehör
ATH-4050-75 Einstellbar vertikaler Halter
Dimensional drawing ATH-4050-75 - Adjustable vertical tool holder - Smart Motion Sweden AB

Einstellbar vertikaler Halter
Gewicht 0,4 kg

Drehmoment ≤ 50 Nm

​

Art.-Nr: ATH-4050-75 (Ø=40-50 mm)

Art.-Nr: ATH-5060-75 (Ø=50-60 mm)

VTH-F-060 Fest vertikaler Halter
Dimensional drawing VTH-F-060 - Fixed vertical tool holder - Smart Motion Sweden AB

Fest vertikaler Halter
Gewicht 0,7 kg

Drehmoment ≤ 150 Nm



Art.-Nr: VTH-F-060 (Ø=60 mm)*

*Hülse kann in jeder Dimension

bestellt werden

Dimensional drawing VTH-S-060 - Swiveling vertical tool holder - Smart Motion Sweden AB

Vertikale Schwenkhalterung
Gewicht 1,5 kg

Drehmoment ≤ 150 Nm



Art.-Nr: VTH-S-060 (Ø=60 mm)*

*Hülse kann in jeder Dimension
bestellt werden

TST-0510-75 Tischmontage
Dimensional drawing TST-0510-75 - Table stand - Smart Motion Sweden AB

Tischmontage
Drehmoment ≤ 50 Nm

​

Art.-Nr: TST-0510-75

WBR-75-E Wandhalterung
Dimensional drawing WBR-75-E - Wall bracket Max 50Nm - Smart Motion Sweden AB

Wandhalterung
Drehmoment ≤ 50 Nm



Art.-Nr: WBR-75-E

WBR-75-D Tischklemme

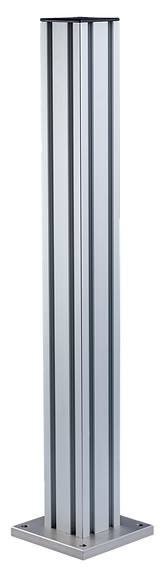

BST-080X080X0800 Säule

Tischklemme
Drehmoment ≤ 150 Nm



Art.-Nr: WBR-75-D

Dimensional drawing WBR-75-D - Wall bracket Max 150Nm - Smart Motion Sweden AB
Dimensional drawing BST-080x080x0750 - Pillar - Smart Motion Sweden AB

Säule

​Kann auch Sonderlänge bestellt werden

​

Art.-Nr: BST-080x080x0800 h=800 mm

Art.-Nr: BST-080x080x1300 h=1300 mm
