Parallellarm PA-75-S

Vikarm PS-75-S

Vikarm PS-75-S är mycket användbar till många typer av monteringsarbeten. Utformad för verktyg och maskiner med en vikt upp till 10 kg och ett högsta vridmoment på 75 Nm.

Arbeta horisontellt, vertikalt, fast eller svirvlande

Max 75Nm

Upp till 10kg / 22lbs

Stort utbud av verktygsfästen & tillbehör



STEP/ CAD


Nedladdningar

Specifikation

Artikelnummer


PS-75-1000-0102
PS-75-1000-0203
PS-75-1000-0304
PS-75-1000-0405
PS-75-1000-0506
PS-75-1000-0608
PS-75-1000-0810
PS-75-1200-0102
PS-75-1200-0203
PS-75-1200-0304
PS-75-1200-0405
PS-75-1200-0506
PS-75-1200-0608
PS-75-1200-0810





Viktkapacitet

(kg (lbs))
1-2 (2,2-4,4)
2-3 (4,4-6,6)
3-4 (6,6-8,8)
4-5 (8,8-11)

5-6 (11-13,2)

6-8 (13,2-17,6)

8-1 (17,6-22)

1-2 (2,2-4,4)
2-3 (4,4-6,6)
3-4 (6,6-8,8)
4-5 (8,8-11)

5-6 (11-13,2)

6-8 (13,2-17,6)

8-1 (17,6-22)



Vridmoment

(Nm)
75

75

75

75

75

75

75

75

75

75

75

75

75

75



Max Räckvidd

ca (mm)

1000

1000

1000

1000

1000

1000

1000

1200

1200

1200

1200

1200

1200

1200



Min Räckvidd

ca (mm)

300

300

300

300

300

300

300

400

400

400

400

400

400

400



Höjd

(mm)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Tillbehör

Roterbar horisontell hållare
Fast verktyg
Vikt 1,6 kg Vridmoment ≤ 75 Nm

HTH-F-060*

*Hylsa går att beställa i valfri

dimension

Justerbar horisontell hållare
Vikt 1,2 kg Vridmoment ≤ 50 Nm

HTH-4050-75 (Ø=40-50 mm)

HTH-5060-75 (Ø=50-60 mm)


Pelare

BST-080x080x0750 h=750 mm

BST-080x080x1300 h=1300 mm

Roterbar horisontell hållare

Svirvlande Verktyg
Vikt 12,4 kg Vridmoment ≤ 75 Nm

HTH-S-060*

*Hylsa går att beställa i valfri

dimension

Justerbar vertikal hållare
Vikt 0,4 kg Vridmoment ≤ 50 Nm

ATH-4050-75 (Ø=40-50 mm)

ATH-5060-75 (Ø=50-60 mm)


Fast vertikal hållare
Vikt 0,7 kg Vridmoment ≤ 75 Nm

VTH-F-060 (Ø=60 mm)*

*Hylsa går att beställa i

valfri dimension

Svirvlande vertikal hållare
Vikt 1,5 kg Vridmoment ≤ 75 Nm

VTH-S-060 (Ø=60 mm)*

*Hylsa går att beställa i

valfri dimension


Bordsfäste
Vridmoment ≤ 50 Nm

TST-0510-75

Väggfäste
Vridmoment ≤ 50 Nm

WBR-75-E

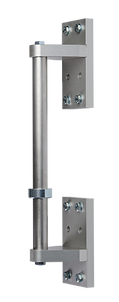

Väggfäste
Vridmoment ≤ 75 Nm

WBR-75-D
