Parallellarm PA-75-S

PA-75-0400+ATH-4050-75+WBR-75-E+BST-080x
PA-75-0400+ATH-4050-75+WBR-75-E+BST-080x

press to zoom
PA-75-0400 + ATH-4050-75 + WBR-75-E + BS
PA-75-0400 + ATH-4050-75 + WBR-75-E + BS

press to zoom
PA-75-400 med Pelare
PA-75-400 med Pelare

Parallellarm: PA-75-0400 Pelare: BST-080x080x0800 Väggfäste: WBR-75-E Maskinhållare: ATH-4050-75

press to zoom
PA-75-0400+ATH-4050-75+WBR-75-E+BST-080x
PA-75-0400+ATH-4050-75+WBR-75-E+BST-080x

press to zoom
1/6

PA-75 Vikarm

Max 75Nm

Upp till 10kg / 22lbs

Utbalanserad med gasdämpare

Stark och smidig för vertikalt arbete

Ergonomisk och flexibel balansarm som klarar utbalansering i spannet 0-10kg. Armen tar upp vridmoment upp till 75Nm. Lämplig arm för hantering av t.ex. skruvdragare, svestpistoler eller vid isättning av Helicoil gänginsats.

Mycket lättmanövrerad och platseffektiv. Kan placeras mot vägg eftersom den inte tar plats bakåt.  En motviktsarm som är svängbar 360 grader.



Viktkapacitet

(kg (lbs))
1-2 (2,2-4,4)
2-3 (4,4-6,6)
3-4 (6,6-8,8)
4-5 (8,8-11)

5-6 (11-13,2)

6-8 (13,2-17,6)

8-1 (17,6-22)

1-2 (2,2-4,4)
2-3 (4,4-6,6)
3-4 (6,6-8,8)
4-5 (8,8-11)

5-6 (11-13,2)

6-8 (13,2-17,6)

8-1 (17,6-22)



Vridmoment

(Nm)
75

75

75

75

75

75

75

75

75

75

75

75

75

75

Specifikation

Artikelnummer


PA-75-0400-0102
PA-75-0400-0203
PA-75-0400-0304
PA-75-0400-0405
PA-75-0400-0506
PA-75-0400-0608
PA-75-0400-0810
PA-75-0500-0102
PA-75-0500-0203
PA-75-0500-0304
PA-75-0500-0405
PA-75-0500-0506
PA-75-0500-0608
PA-75-0500-0810





Max Räckvidd

ca (mm)

950

950

950

950

950

950

950

1100

1100

1100

1100

1100

1100

1100



Min Räckvidd

ca (mm)

500

500

500

500

500

500

500

600

600

600

600

600

600

600



Höjd

(mm)

550

550

550

550

550

550

550

650

650

650

650

650

650

650

Tillbehör

Bordsfäste
Vridmoment ≤ 50 Nm

TST-0510-75


Väggfäste
Vridmoment ≤ 50 Nm

WBR-75-E


Svirvlande vertikal hållare
Vikt 1,5 kg Vridmoment ≤ 75 Nm

VTH-S-060 (Ø=60 mm)*

*Hylsa går att beställa i

valfri dimension


Fast vertikal hållare
Vikt 0,7 kg Vridmoment ≤ 75 Nm

VTH-F-060 (Ø=60 mm)*

*Hylsa går att beställa i

valfri dimension


Justerbar vertikal hållare
Vikt 0,4 kg Vridmoment ≤ 50 Nm

ATH-4050-75 (Ø=40-50 mm)

ATH-5060-75 (Ø=50-60 mm)

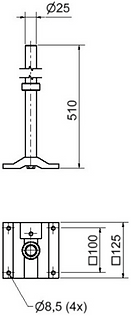

Pelare

BST-080x080x0750 h=750 mm

BST-080x080x1300 h=1300 mm


Väggfäste
Vridmoment ≤ 75 Nm

WBR-75-D
